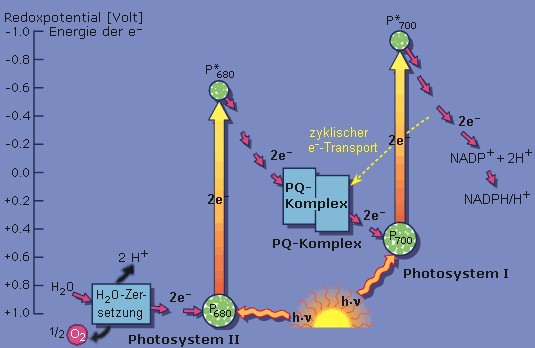

Darf in keiner Darstellung der Photosynthese fehlen:

das Energieschema zum Elektronentransport der Lichtreaktion

Lichtenergie: wird vom den Chlorophyllen P₆₈₀ und P₇₀₀ in Form von Rotlicht-Photonen aufgenommen. P₆₈₀ ist das Reaktionszentrum des Photosystems II, P₇₀₀ das Zentrum des Photosystems I.

Anregung und Abgabe der e^–: durch die Lichtabsorption entstehen energiereiche e^–, die von Chlorophyll abgegeben werden. "Chl + hn  Chl^*  Chl⁺ + e^–"

Photolyse des Wassers: Die Zersetzung des H₂O-Moleküls erfolgt unter Einfluss des oxidierten Chlorophylls im Photosystem II. H₂O  ½ O₂ + 2H⁺ + 2e^– Wasser liefert somit den Nachschub an e^– für die Elektronentransportkette, indem es P₆₈₀ wieder mit e^– beliefert. 2 Chl⁺ + 2e^–  2 Chl (im P₆₈₀)

Elektronentransport zwischen den Photosystemen und zum NADP⁺: die e^– werden unter dem Einfluss einer weiteren Anregung durch Rotlicht der Wellenlänge 700 nm (P₇₀₀  P^*₇₀₀ im Photosystem I) entlang der Thylakoidmembran transportiert und schließlich vom Oxidationsmittel NADP⁺ aufgenommen. Dieser Elektronentransport führt zur Bildung der energiereichen Produkte NADPH/H⁺ und ATP.

Zyklischer Elektronentransport: Es konnte nachgewiesen werden, dass e^– auf ihrem Weg vom P^*₇₀₀ zum NADP⁺ auch zum PQ (Plastochinon) zurückfließen können und so zu einer zusätzlichen ATP-Bildung beitragen können.
